智能電纜溝綜合監測裝置

智能電纜溝綜合監測裝置遵從泛在電力物聯網技術架構，低功耗設計，實現了各輸電線路在線監測信息連接、交互、貫通和統一物聯管理。

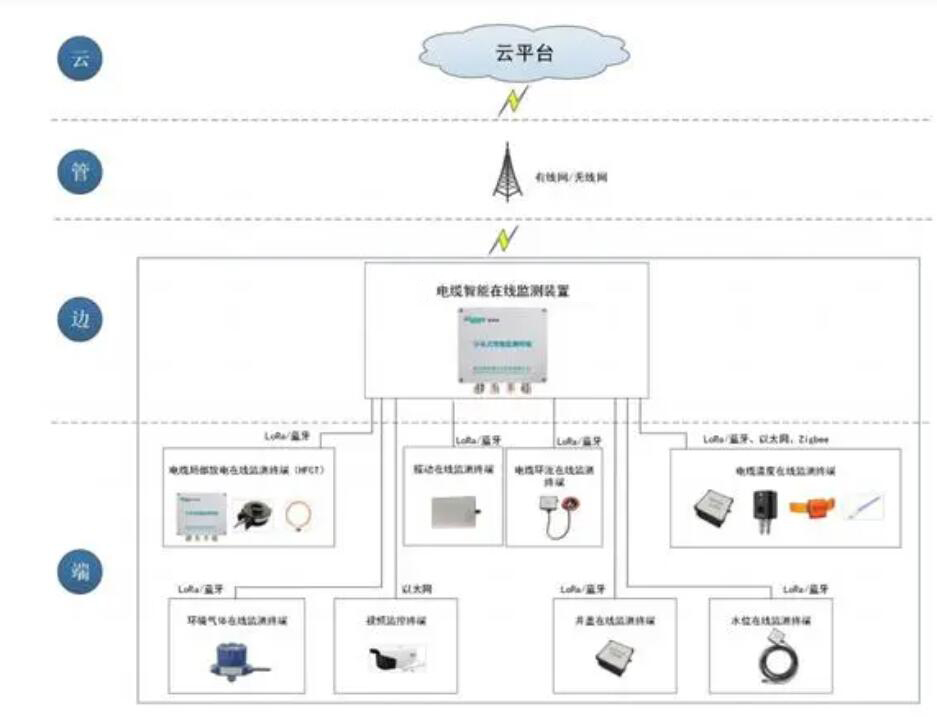

智能電纜溝綜合監測裝置建設總體架構包括省公司、地市公司和電力電纜三個層級。省公司層級：建設分布式智能在線監測平臺，部署設備集中監控系統平臺，配置數據庫服務器、應用服務器、接口服務器、縱向加密裝置、磁盤陣列存儲，接入信息內網。地市公司層級：在信息內網通過 WEB 瀏覽應用分布式電纜在線監測平臺，集中監控電纜隧道的氣體監測、視頻監控、水位監測及電纜溫度、局放、環流、振動監測等子系統。

電力電纜層級：在電纜接頭處安裝分布式電纜監測傳感器，實時采集電纜運行狀態和環境數據；安裝分布式電纜監測終端接收傳感器監測數據、處理和傳輸。監測終端通過局部放電、接地環流、溫度、振動、氣體、視頻、水位等多種監測手段對電纜及井蓋狀態進行綜合監測、診斷、缺陷程度定量分析，在全方位信息采集基礎上，利用多種通訊方式進行數據傳輸，完成信息綜合處理

采用先進的物理網管理架構、高性能嵌入式現代數字電子技術，系統性能可靠，使用靈活方便；采用通用國際標準以功能模塊為單元的結構，有效地提高了裝置的絕緣性能及抗干擾能力。既可分散安裝，也可集中組屏，可靈活的運用于各種場合；支持 RS485、以太網、WiFi、LoRa、藍牙等多種設備接入方式；

基于嵌入式系統開發，可靈活布署各監測終端數據收集與控制服務，完成數據本地化分析及管理。

(1) 電纜局部放電在線監測終端 (HFCT)實時在線監測，相比傳統的震蕩波局放檢測，在高壓電纜不停電狀態下對局放進行測量；23適用于電纜本體、電纜接頭、終端頭進行全方位監測；可監測電纜的放電幅值、相位、頻次、放電譜圖等信息，來判斷電纜絕緣狀態。

(2) 電纜環流在線監測終端基于環流法原理，能實時顯示電纜接頭的環流數據，確定異常點相對位置，必要時給出報警，可實現電纜金屬護套多點接地故障的在線監測，能夠及時準確的發現接地故障，保證電纜安全、可靠運行；采用電池供電，解決傳感器現場取電困難、布線繁瑣等問題。

(3) 電纜溫度在線監測終端可對電纜溫度連續實時自動監測、展示、記錄，實現電纜溫度異常報警；采用電池供電，降低現場施工難度；可選微型無線無源溫度傳感器、點陣測溫傳感器、熱成像測溫傳感器、溫度帶傳感器。

(4) 環境氣體在線監測終端實現電纜通道中氣體濃度 (O2 、CO、CH4 、H2S) 的在線監測，實現環境氣體異常報警；采用藍牙/LoRa 無線通訊方式，在電池供電下保證氣體催化測量探頭有效壽命 (2 年) 內可靠穩定運行。

(5) 振動在線監測終端監測電纜運行過程中振動現象，可實時監測電纜運行過程中是否振動。

(6) 水位在線監控終端實現電纜隧道內水位環境參量的監測工作；采用藍牙/LoRa 無線通訊，電池供電方式。

(7) 井蓋在線監控終端通過物聯網技術，實現井蓋位移監測，記錄井蓋開閉情況，減少事故發生，進一步提高電力管理的信息化、智能化水平，為智慧電力奠定行業應用基礎；采用LoRa/藍牙無線通訊，電池供電方式。

(8) 視頻監控終端4實現對井口、重點電纜接頭、隧道環境等的可視化運行監測；具備定時抓拍、錄制短視頻、遠程查看實時視頻功能；具備預置點設置功能；具備夜視、防閃爍、密碼保護、視頻遮蓋、水印技術、IP 地址過濾等通用功能；具備越界偵測、區域入侵偵測、移動偵測、動態分析、遮擋報警等智能報警功能；通過設備運行信息的全景化監控和可視化展現，幫助運行管理人員提升運行管理效率、降低運行一線人員的勞動強度和安全風險，降低系統的控制難度。
